產品描述及用途：

集束式自動反吹過濾器,集束式過濾器，集束式自動過濾器

機殼的內部設置有多根燭管，（燭管分為金屬與非金屬兩種），適合不同場

合要求。燭管外套有濾布用來過濾濾液和固體。過濾后濾餅的干燥?排出、濾布的清洗等

都可以全自動運行。由于沒有驅動裝置、結構簡單，所以能夠應對過濾面積較大的情況。

 燭式過濾機配合燭式芯的專利結構設計，可實現殼體內無殘液排放，不影響上下批料在

濾芯底部沒有任何障礙結構，同時底部可手動、氣動電動排渣，排渣口很大。而濾芯又

垂直安裝，非常有利于垂直排渣，是所有過濾設備中最接近全衛生級要求的設備，對于

像啤酒澄清、電解液除雜質、金屬脫脂除渣、磷化除渣、化工類產品濃縮、增稠等典型應

用場合非常適用該系列產品。多種燭式濾芯過濾機結構（不銹鋼304，316L，塑料PP，

PPS  , PTFE等）樣式多樣，總有一款適合貴司過濾要求。

產品特點
集束式自動反吹過濾器,集束式過濾器，集束式自動過濾器是一種高效、節能、自動密閉過濾的精密澄清設

備。具有以下特點：
　　 1、完全密閉過濾，無泄漏，無任何環境污染。
　　 2、濾芯設計采用復式結構(內部金屬網孔支承+外部濾布)，

               應用領域廣，過濾效果好。
　　 3、能實現一次性完全過濾。
　　 4、濾餅可進行洗滌、干燥，以獲得最大的經濟效益。
　　 5、采用氣體反吹排渣，排渣干凈迅速，適應多種粘稠物料。
　　 6、整個過濾過程可實現全自動化（根據管路自動化配置）。

 適用范圍

食品行業：砂糖、葡萄糖等糖液的活性碳脫色過濾，酒類、果汁、飲料等的澄清過濾等。

化學行業：石化工業，無機化工，有機化工各過濾中的結晶體分離，各種催化劑的過濾分

離，化工產品脫色過濾電解液除雜質、金屬脫脂除渣、磷化除渣、化工類產品濃縮、增稠等.

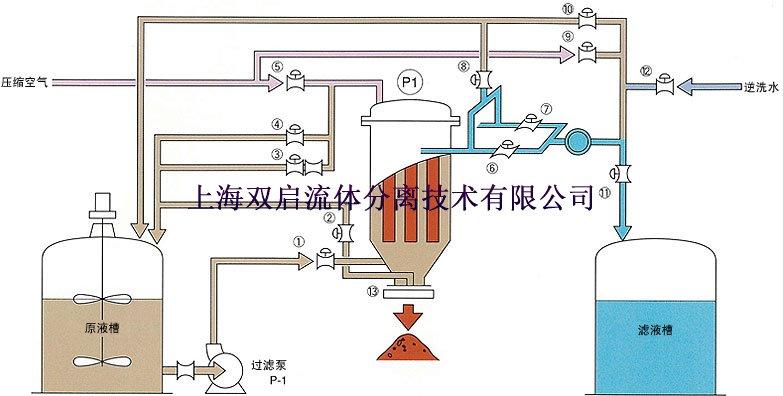

典型工藝流程圖

主要技術參數：

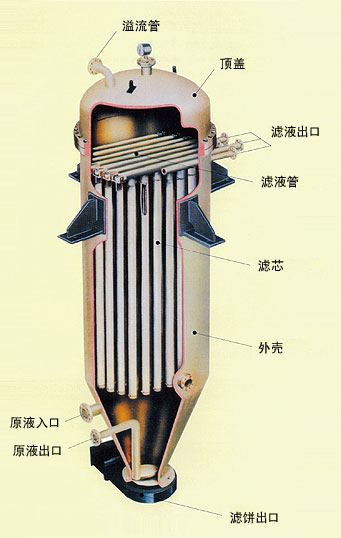

上海雙啟流體分離科技燭式過濾機系統功能詳解說明：

     這種獨特的過濾單元是該燭式過濾機過濾系統的心臟。這種花瓣型

（梅花型）的過濾單元保證在安全過濾的同時，濾餅能夠附著在濾布的

表面，這個特征也是能有效排出濾餅的基礎。

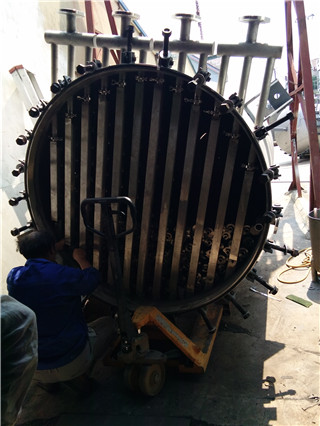

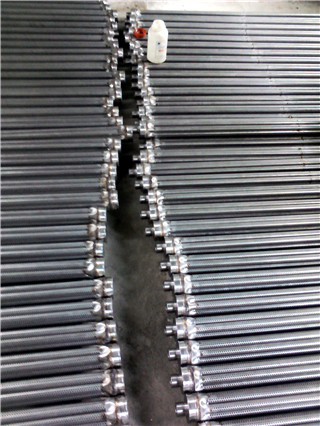

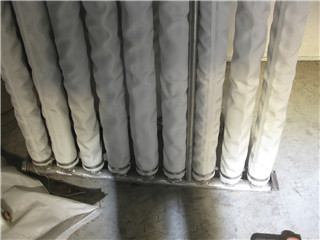

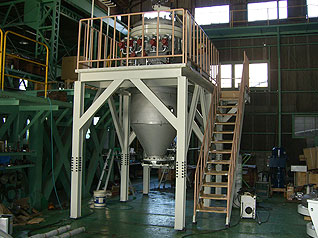

集束式自動反吹過濾器,集束式過濾器，集束式自動過濾器現場照片

過濾	卸料	實時照片	現場照片

花瓣型（梅花型）截面的過濾單元有利于濾餅在過濾過程中的附著：

過濾單元上的凹面部分促使濾餅在受壓時附著并保證在整個周期中都

保持附著狀態。

當濾液穿過濾布后通過外圍 多根開孔的 管流向燭 式 濾桿的底部，

而后再經過中心管向上流入集液桿。

外圍多根開孔的管 能使濾液在重力作用下往下流 到底部；濾液在壓 力的作用

下經過中心管向上流入集液桿。

不論程序設定是干式還是濕式排料，排料都是通過向燭式濾桿內部導入反

向的壓力實現的。

獨特的結構加強了反向的流動,它導致濾布急速向外膨脹，尤其是在濾餅附

著的區域，導致濾餅垂直方向開裂。

濾布內瞬間的反吹氣體（比如空氣或氮氣）使已開裂的濾餅迅速拋離濾布 。

在排料過程中，除了濾布的吹脹，沒有其他運動部件 。

維護保養

• 該燭式濾芯過濾機基本概念是沒有任何運動部件，并且由于這個因素，使過濾機只需要很

少的維護保養工作。

• 特別是內構件使用新的合成材料后增加了過濾機的可靠性和使用壽命。

注：如有需要，詳細技術請咨詢我公司技術部，同時我公司開發出了，全自動燭式過濾機系統模塊，

實現了全自動高精度可反清洗過濾設備，同時另根據客戶要求，可定制任意多個濾芯和不同長度規

格濾芯的濾筒。
